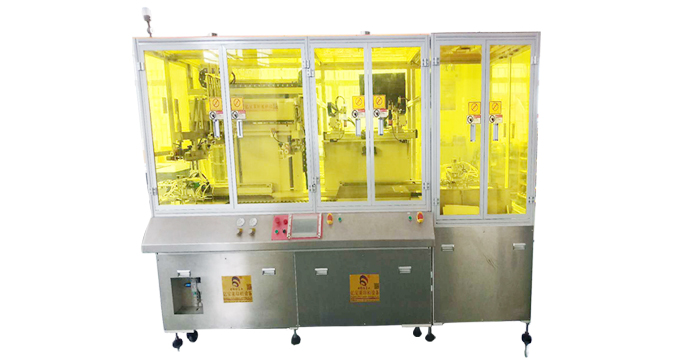

高精密全自動平面絲網印刷機

名稱:高精密全自動平面絲網印刷機 EPL-SY3050CCD 應用范圍:?jiǎn)螐團PC軟性線路板、軟硬結合板、PCB硬板文字/防焊(SM)印刷生產
定制咨詢 138-0228-6023

產品詳情

  應用范圍:?jiǎn)螐團PC軟性線路板、軟硬結合板、PCB硬板文字/防焊(SM)印刷生產

  產品優勢:模組自動上下料、CCD自動對位,三菱伺服獨立驅動,高強真空吸氣平臺左右移動平衡協調,印刷精度達±0.01,印刷速度380次/小時,PLC控制,觸摸屏數顯設置,參數調節直觀高效,配合數據儲存功能等智能管理系統。

  產品特點:

  印刷結構

  1、印刷傳動采用變頻電機驅動,配合同步輪同步帶傳動及配合臺灣TBI精密導軌滑塊導向,有效保證印刷的平穩順暢。印刷壓力采用亞德客氣缸來保障壓力的穩定。

  2、印刷/回墨速度:數字顯示,PLC控制,可觸摸屏設定參數調節。

  3、印刷設計有計數功能,計數有提醒功能,數量可自由設定。

  4、印刷、回墨壓力采用機械式調節手柄進行調節,機械式自鎖壓力。

  5、印刷刀具采用快速安裝夾扣,方便拆卸。

  網框結構

  1、網框結構設計有網版X,Y方向微調功能,雙邊微調帶有一定的角度調節功能,方便網版對位,提高印刷位置精度。

  2、印刷網版采用機械鎖緊和氣動鎖緊,氣動鎖緊一鍵式操作,該功能與整機聯機保護防止誤操作。

  印刷平臺結構

  1、平臺具有左右移動功能,左右移動采用伺服電機驅動,導向采用TBI重負荷型滑塊和精密導軌,達到更高的精度。

  2、平臺設計有強力真空吸附功能。平臺尺寸為400*650、吸風印刷面積為300*540。

  3、平臺設計有自動對位功能,采用UVW對位平臺在接收到畫像處理系統反饋的信息后進行精準對位,保證制品的印刷精度,UVW平臺移動行程±8mm可調整角度±3°。

  6、印刷區域設計有安全防護罩,安裝安全光柵,有效提高操作的安全性及起到防塵效果,亦可在安全防護罩上方加裝抽排廢氣風口減少油墨氣味。

  7、印刷啟動開關采用雙啟動按鈕,避免放料時意外觸碰或者無關人員圍觀觸碰啟動印刷的情況發生,安全性更高。

  8,印刷平臺吸風面積≧300*540mm ;孔密度:15*15mm ; 孔徑:1.0mm 。

  CCD結構

  1、設計有兩套CCD相機結構。特點: 相機設置在放料區上方370MM位置,可抓取300X500mm制品內任意兩個MARK點,不影響取放料,有充足空間方便人工取放制品。

  2、CCD相機結構設計有物距微調功能,可根據不同產品的厚度、MARK點的位置來調整CCD鏡頭的位置。

  3、CCD相機的移動采用精密直線模組導向,伺服電機驅動,可實現精密微調功能,兩套CCD相機X、Y方向可各自獨立調校,有效保證CCD移動及定位的精準度和范圍。

  4、CCD經過畫像處理識別反饋給UVW對位平臺進行糾正補償,使制品的位置更加精準。

  5、對位方式CCD自動對位,抓取兩個MARK點執行對位(防止有破損的MARK可抓圓形孔,銅點或十字MARK)。

  取放料模組結構

  1、取放料結構采用高精密模組導向、伺服電機傳動,使其更穩定美觀定位精準。

  2、材料抓取機械手采用高柔吸盤進行抓取材料,吸料更緊密,不易吸傷制品。

  3、吸盤固定架采用角度可調方式固定,可有效避開產品承印面油墨位置。

  料框結構

  1、料框可疊加10KG待印材料。

  2、料框設置自動升降功能,有料情況下可持續自動上升,保證后續材料一直保持在第一張材料位置,便于機械手抓取。

  3、當材料抓取完畢后料框設置報警功能,提醒工作人員缺料報警。

  主要參數:


項     目

EPL-SY3050CCD

項

EPL-SY3050CCD

印刷尺寸mm

300×500

UVW移動行程mm

±8*3°

平臺尺寸mm

40650

平臺平整度mm

0.01

吸風孔直徑mm

1.0

工作氣壓Kgf/cm2

4.0~6.0Kgf/cm2

對位精度mm

±0.01

電源V/HZ

380V/50Hz

網框尺寸mm

 600×900外

最高印次 次/Hr

380

承印厚度mm

0.1-1.0

外形尺寸mm

3760*1180*1975
